من به عنوان تأمین کننده منبع تغذیه Mount Mount ، من شاهد دست اول بوده ام که چالش های مربوط به جریان Inrush را ایجاد می کند. جریان INRUSH جریان بالایی اولیه است که هنگام روشن شدن به منبع تغذیه می رسد. این افزایش می تواند چندین برابر بیشتر از جریان عملیاتی معمولی باشد ، که به طور بالقوه باعث آسیب به خود منبع تغذیه ، سایر اجزای موجود در PCB و حتی سیستم الکتریکی مورد نظر خود می شود. در این وبلاگ ، من برخی از استراتژی های مؤثر را برای محدود کردن جریان INRUSH منبع تغذیه Mount PCB به اشتراک می گذارم.
درک جریان Inrush
قبل از غواصی در راه حل ها ، درک این مسئله که باعث ایجاد جریان Inrush می شود بسیار مهم است. هنگامی که منبع تغذیه روشن می شود ، خازن های موجود در مدار فیلتر ورودی مانند مدارهای کوتاه عمل می کنند. آنها به سرعت تا ولتاژ ورودی شارژ می شوند و مقدار زیادی از جریان را در این فرآیند ترسیم می کنند. این افزایش ناگهانی می تواند بر مؤلفه ها استرس داشته باشد و منجر به نارسایی زودرس شود.
عامل دیگری که به جریان Inrush کمک می کند ، ترانسفورماتور است. هنگامی که منبع تغذیه انرژی می یابد ، هسته ترانسفورماتور باید مغناطیس شود. این فرایند مغناطیس به مقدار زیادی جریان نیاز دارد ، به خصوص اگر ترانسفورماتور القاء بالایی داشته باشد.
استراتژی هایی برای محدود کردن جریان Inrush
1. ترمیستورهای NTC
یکی از متداول ترین و هزینه ترین راه های برای محدود کردن جریان داخلی ، استفاده از ترمیستورهای ضریب دمای منفی (NTC) است. این ترمیستورها در دماهای پایین و مقاومت کم در دمای بالا مقاومت بالایی دارند.
هنگامی که منبع تغذیه برای اولین بار روشن شد ، ترمیستور NTC مقاومت بالایی دارد که جریان INRUSH را محدود می کند. با جریان جریان از طریق ترمیستور ، گرم می شود و مقاومت آن کاهش می یابد. این اجازه می دهد تا منبع تغذیه به طور عادی با یک مسیر مقاومت کم کار کند.
با این حال ، ترمیستورهای NTC محدودیت هایی دارند. آنها تعداد محدودی از حوادث Inrush را که می توانند انجام دهند ، دارند و در حین کار عادی قدرت را از بین می برند که می تواند کارایی کلی منبع تغذیه را کاهش دهد.
2. Relay - محدود کننده های فعلی INRUSH
محدود کننده های جریان INRUSH مبتنی بر رله ، از یک مقاومت در سری با ورودی منبع تغذیه استفاده می کنند تا جریان InRush را در هنگام روشن شدن برق محدود کنید. پس از تأخیر کوتاه ، یک رله مقاومت را دور می زند و به منبع تغذیه اجازه می دهد تا به طور عادی کار کند.
این روش از استفاده از ترمیستورهای NTC کارآمدتر است زیرا مقاومت فقط در دوره INRUSH در مدار است. با این حال ، رله ها طول عمر محدودی دارند و می توانند پر سر و صدا و حجیم باشند.
3. محدود کننده های فعلی Inrush فعال
محدود کننده های جریان فعال فعال از اجزای الکترونیکی مانند MOSFET یا IGBT برای کنترل جریان INRUSH استفاده می کنند. این محدود کننده ها می توانند ولتاژ ورودی و جریان را حس کرده و تعویض دستگاه های برق را بر این اساس تنظیم کنند.
محدود کننده های فعلی فعال در حال ارائه مزایای مختلفی هستند. آنها می توانند کنترل دقیق تری از جریان Inrush را فراهم کنند و می توانند با شرایط ورودی مختلف سازگار شوند. آنها همچنین در مقایسه با رله ها طول عمر طولانی تری دارند و می توانند بی سر و صدا عمل کنند. با این حال ، آنها گران تر از ترمیستورهای NTC و محدود کننده های مبتنی بر رله هستند.
انتخاب روش محدود کننده جریان INRUSH راست
هنگام انتخاب روش محدود کننده جریان InRush برای منبع تغذیه Mount PCB ، باید چندین عامل در نظر گرفته شود:
هزینه
اگر هزینه یک نگرانی عمده باشد ، ترمیستورهای NTC ممکن است بهترین گزینه باشند. آنها نسبتاً ارزان و آسان برای اجرای آن هستند. با این حال ، اگر به یک راه حل پیشرفته تر و کارآمدتر نیاز دارید ، ممکن است محدود کننده های جریان مبتنی بر رله یا فعال INRUSH ارزش اضافی داشته باشند.
کارایی
برای برنامه هایی که کارآیی بسیار مهم است ، محدود کننده های فعلی Inrush فعال بهترین انتخاب هستند. آنها در طول عملکرد عادی در مقایسه با ترمیستورهای NTC و محدود کننده های مبتنی بر رله ، قدرت کمتری را از بین می برند.
محدودیت های فضایی
اگر فضا در PCB شما محدود باشد ، ممکن است ترمیستورهای NTC یا محدود کننده های فعلی INRUSH مناسب تر باشند. رله ها می توانند حجیم باشند و ممکن است در فضاهای تنگ قرار نگیرد.
تعداد رویدادهای Inrush
اگر منبع تغذیه شما به طور مکرر روشن و خاموش شود ، ممکن است یک محدود کننده جریان مبتنی بر رله یا فعال INRUSH قابل اطمینان تر از یک ترمیستور NTC باشد ، که تعداد محدودی از حوادث Inrush را که می تواند انجام دهد ، دارد.
پیشنهادات محصول ما

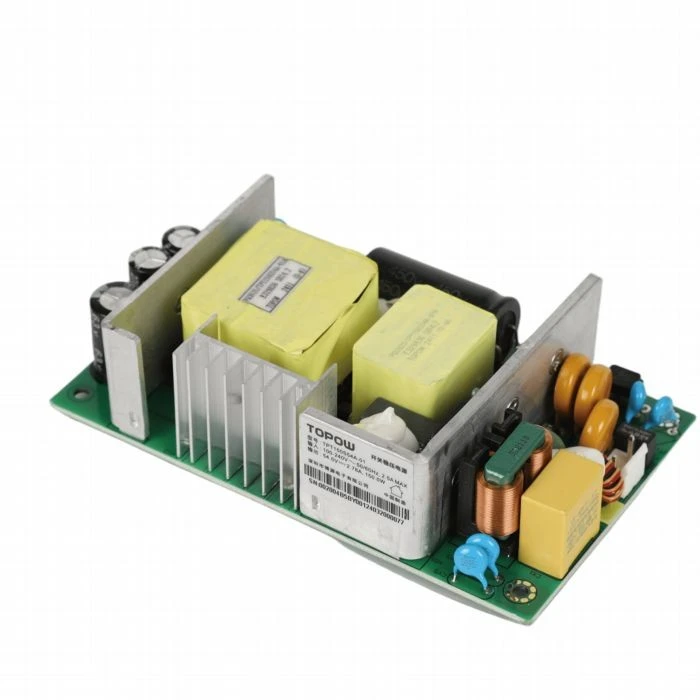

در شرکت ما ، ما طیف گسترده ای از منبع تغذیه Mount PCB را ارائه می دهیم ، از جملههیئت مدیره راننده LEDبامنبع تغذیه سوئیچینگ AC - DCوتمنبع تغذیه فریم باز 90W تک خروجیبشر
تمام منبع تغذیه ما با محدودیت فعلی در ذهن طراحی شده است. ما می توانیم بر اساس نیازهای خاص شما ، روش محدود کننده جریان INRUSH را سفارشی کنیم. این که آیا شما به یک راه حل هزینه - مؤثر با استفاده از ترمیستورهای NTC یا یک محدود کننده فعلی فعال در جریان فعال نیاز دارید ، ما تخصص لازم را برای رفع نیازهای شما داریم.
پایان
محدود کردن جریان INRUSH منبع تغذیه Mount PCB برای اطمینان از قابلیت اطمینان و ماندگاری منبع تغذیه و کل سیستم الکتریکی ضروری است. با درک علل جریان InRush جریان و استراتژی های مختلف موجود ، می توانید مناسب ترین روش را برای برنامه خود انتخاب کنید.
اگر در بازار منبع تغذیه Mount PCB هستید و به محدودیت فعلی Inrush نیاز به کمک دارید ، ما برای کمک به شما در اینجا هستیم. تیم متخصصان ما می توانند مشاوره فنی دقیق و راه حل های سفارشی را در اختیار شما قرار دهند. برای شروع بحث در مورد نیازهای منبع تغذیه خود با ما تماس بگیرید و بررسی کنید که چگونه می توانیم به شما در بهینه سازی عملکرد سیستم کمک کنیم.
منابع
- Pressman ، AI (2009). سوئیچینگ طراحی منبع تغذیه (ویرایش سوم). مک گرا - هیل.
- Erickson ، RW ، & Maksimovic ، D. (2001). اصول الکترونیک برق (ویرایش دوم). اسپرینگر
- شرکت ملی نیمه هادی. (2002). برنامه فناوری خطی توجه داشته باشید 118: محدودیت فعلی INRUSH.
